Informazioni generali
Tipologia di struttura
Casa unifamiliare indipendente
Luogo
I – 23823 Colico (Lecco) – Lombardia
Descrizione

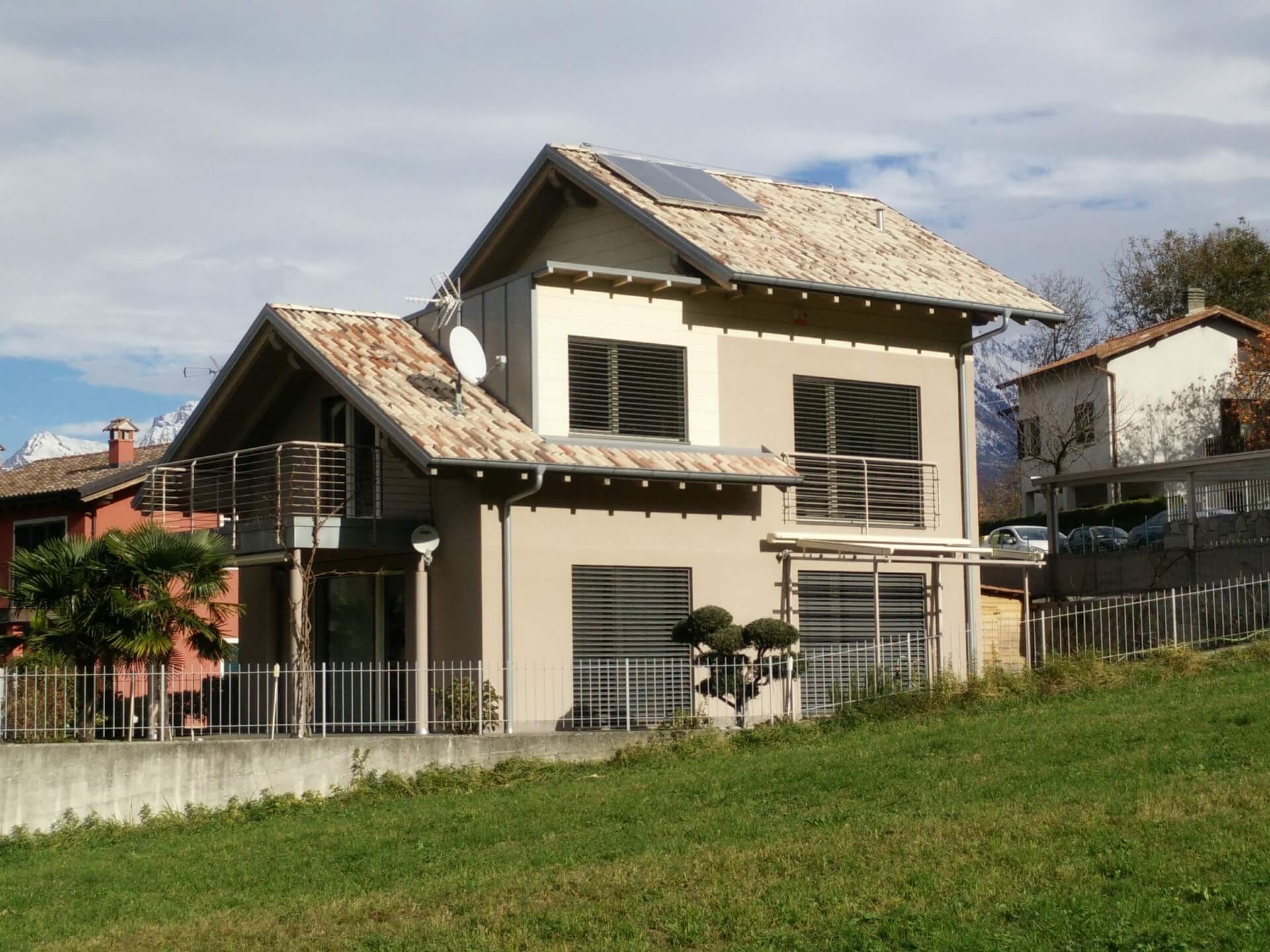

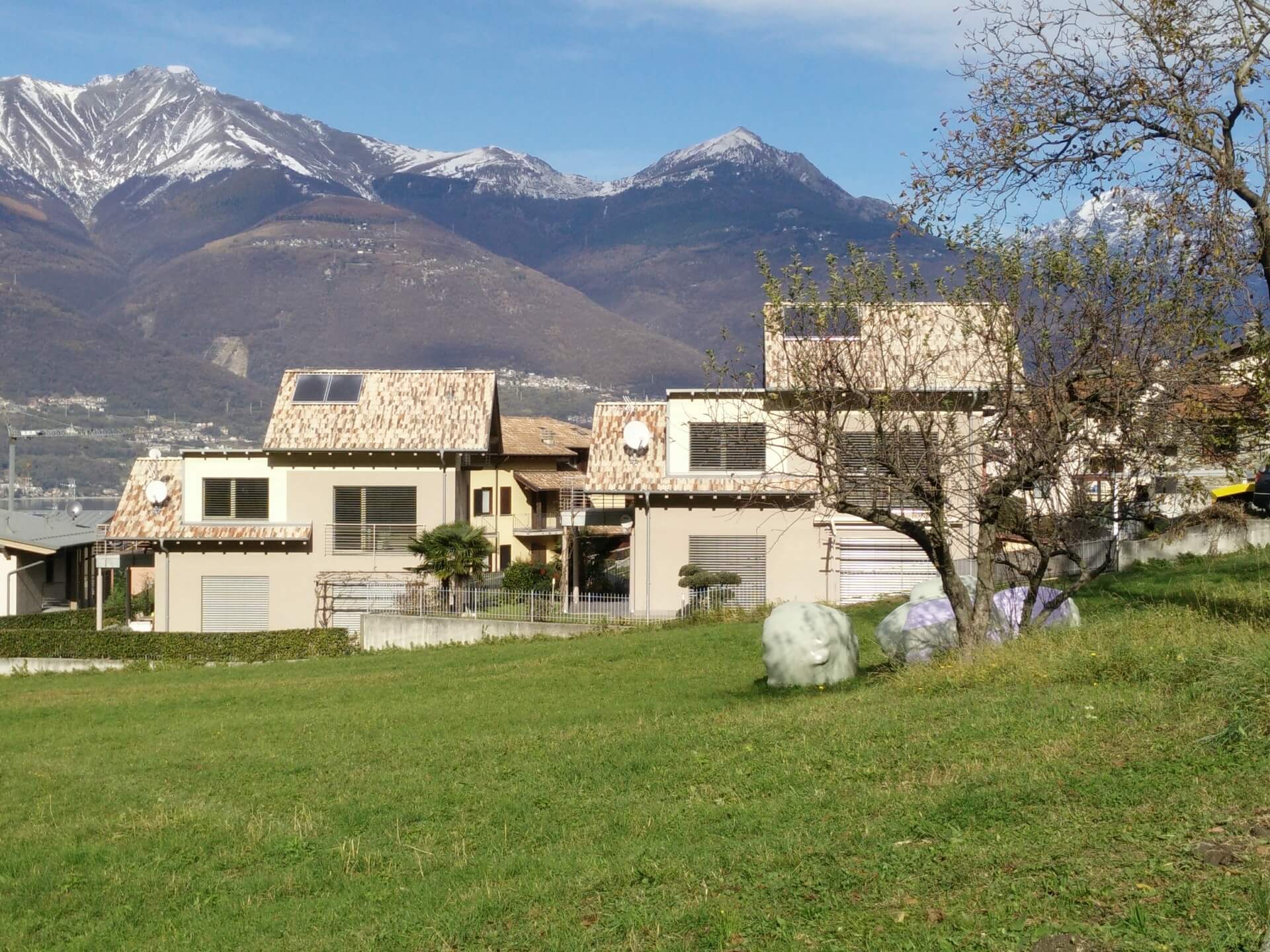

L’edificio passivo si trova sulla sponda ovest del Lago di Como, nel comune di Colico (provincia di Lecco).
L’esposizione del suolo non favorisce gli apporti solari perché in inverno il sole non arriva per 40 giorni e in estate ci sono più di 12 ore di sole al giorno.
L’edificio non dispone di un seminterrato. La struttura in parte è su due livelli ed in parte su tre piani.
Sul lato ovest c’è una grande finestra per avere una bella vista sul Lago di Como. La progettazione tiene conto di un ampio terrazzo con pergolato per evitare il riscaldamento estivo dovuto all’irraggiamento solare.
Numero di appartamenti
1
Superficie secondo il PHPP
114 m2
Tipologia di struttura
Costruzione in muratura
Anno di realizzazione
2011
Altre parti coinvolte
Architetto
Arch. Massimiliano Nutricati
Progettista esecutivo
Arch. Ettore Pedrini
Progettista energetico
Arch. Ettore Pedrini
Progettista strutturale
Ing. Giorgio Siani
Aziende e/o artigiani coinvolti
Edilzami srl I Certificato: TBZ
Involucro termico
Muro esterno
Diversi componenti:
parete esterna della struttura standard [valore U 0,112 W/(mK)]
1,5cm intonaco, 20cm mattoni [0,256 W/(mK)], 24cm Isolamento EPS [0,031 W/(mK)], intonaco esterno
U = 0.114 W/(m2K)
Solaio piano terra
1,5 cm pavimento in ceramica, 4cm massetto Knauf FE80, 17,5cm cemento alleggerito, 35cm cemento armato, 20cm XPS [0,035 W/(mK)]
U= 0.113 W/(m2K)
Tetto
2cm Pannelli in legno, freno al vapore, 32cm isolamento in fibra di legno [0,037 W/(mK)], 2cm pannello in fibra di legno [0,046 W/(mK)], telo traspirante Tyvek
U = 0.113 W/(m2K)
Serramenti
Gutmann , MIRA-Therm PH 68 PS
Legno-alluminio, vetrature parzialmente fisse e ottimizzazione della loro superficie
Uw = 0.64 W/(m2K)
Vetri
Saint Gobain extra Klar 44.2Pmax/10K/4/12K/Pmax44.2
Ug = 0.50 W/(m2K)
g = 57 %
Porta d’ingresso
Gutmann – MIRA-Therm PH 68 PS (come le finestre)
Sistema meccanico (ventilazione, riscaldamento e riscaldamento dell’acqua)
Ventilazione
Zehnder, COMFOAIR 200
Rendimento dello scambiatore 91%]
Impianto di riscaldamento
Riscaldamento elettrico a pavimento
Acqua calda sanitaria
4,4 m² di superficie del collettore solare termico (margine di contribuzione 65%), bollitore da 300 litri, resistenza elettrica per il resto del fabbisogno
Valori PHPP
Tenuta all’aria
n50 = 0.39/h
Fabbisogno annuale di riscaldamento
9 kWh /(m2a ) calcolata secondo PHPP
Carico termico invernale
10 W/m2
Domanda di energia primaria
111 kWh /(m2a) che include impianto di riscaldamento, acqua calda sanitaria, elettricità domestica ed elettricità ausiliaria (calcolata secondo PHPP)
